Technische Daten - 2000VK-K |
|
![]() |

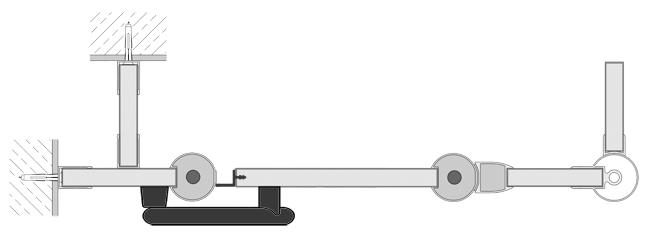

Abmessungen: Anlagenhöhe 1400 mm inklusiv 150 mm Bodenfreiheit. Wände: 13 mm stark, aus Vollkern-Kompakt-Platten, absolut wasserbeständig, stoß- und kratzfest, Oberfläche raumatt. Wand/Plattenanschlüsse mit schweren Spezial-Aluwinkeln justierbar durch verdecktliegende Montage-schlitten zum Bautoleranzausgleich, pulverbeschichtet, schwarz oder weiß. Türen: 550 mm breit, Material und Konstruktion wie Wäände, alle Ecken gerundet 3 mm, stumpf einschlagend. Klemmschutz: bandseitiges Alu-Fingerklemmschutzprofil, ei nfallseitig mit Alu-Rundständerprofil R 25 mm und Kunststoff Weichlippensteg, entsprechend den Unfallverhütungsvorschriften (BAGUV), schwarz. |
|
Beschläge: Drehzapfenlagerung mit integriertem Drehmechanismus, zum automatischen Schließen der Türe. Der montierte Rundgriff aus bruchsicherem Nylon mit Gummidämpfer dient gleichzeitig als Türanschlag. Ein verschließen der Türen ist nicht möglich. Trennwandstützen: Nylon ummantelter Edelstahl, Ø 20 mm mit Bodenanschraubplatte, stufenlos höhenverstellbar ± 20 mm zum Bautoleranzausgleich und trittsicherer Nylon-Rosette. Farben: Wände/Türen und Beschläge nach Farbkarte. Fotos der Ausführung |
Download: |
![]() |
Hinweis: Sollten Sie die Datei nicht spreichern können, dann klicken Sie mit der rechten Maustaste auf das blaue Bild und drücken Sie dann "Ziel spreichern unter! |
![]() |
||
![]() |
||
![]() |
||
![]() |
![]() |
|
![]() |
![]() |
