Technische Daten - ST40 |
|
|
|
||

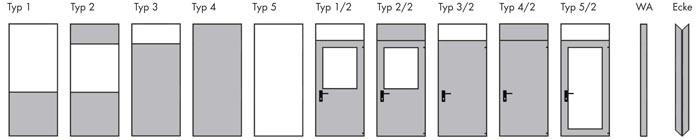

Wandelemente: Eine Stahlrohrrahmenkonstruktion in Monoblockbauweise mit dekorativer, kunststoffbeschichteter Spanplattenfüllung 19 mm stark. Farben nach BTS-Farbkarte. Plattenbefestigung erfolgt mit Kunststoff-Clipsleisten, wahlweise in den Farben Schwarz/Weiß oder Grau. Abmessung:
Oberfläche: Dauerhafte strukturierte Kunststoffpulverbeschichtung nach BTS-Farbkarte oder RAL. Türelemente: Konstruktion analog der vorgenannten Wandelemente, ausgebildet als Drehtüren, wahlweise DIN rechts oder links. Stumpf einschlagend in ein aufgeschraubtes Alu-Türanschlagprofil elox. E6/EV1 mit Kunstoff-Lippendichtung. Abmessungen:
Schiebetüren oder zweiflügelige Drehtüren sind gegen Aufpreis lieferbar. Elementverbindung: Die Wand- und Türelemente werden in Reihen-, Eck- oder T-Anordnung mit verdecktliegenden Keilverschlüssen staubfrei verbunden. Die Verbindungsöffnung wird beidseitig mit einer Aluminiumdeckleiste, pulverbeschichtet im Farbton der Stahlrahmen, geschlossen. Gegenseitig gehalten werden die Deckleisten von einem Kunststoffverbinder. |
|
Verglasung: Die Verglasung der Wand- und Türelemente erfolgt ohne Kitt, standardmäßig mit Floatglas 5 mm und mit Kunststoff-Clipsleisten, wahlweise in den Farben Schwarz, Weiß oder Grau. Andere Glasarten wie z. B. Sicherheitsgläser oder Isolierglas sind gegen Aufpreis lieferbar. Beschläge: Aluminium-Rohrrahmen-Sicherheitsdrücker mit PZ-Rosetten und Alubänder elox. E6/EV1. Rohrrahmenschloß, vorgerichtet für Profilzylinder. Wand- & Deckenanschluß: Nagativer Anschluß mit einem Stahlvierkantrohr zum Bautoleranzausgleich ± 10 mm. Bodenanschluß: Bei jeder Elementverbindung erfolgt zusätzlich eine verdecktliegende Bodenverschraubung. Den Abschluß bildet ein Kunststoff-Bodendichtungsprofil mit beidseitiger Wischleiste. Bei freistehenden Wandkonstruktionenen erfolgt der obere Elementabschluß mit einem C-Profil. Installation: Elektroleitungen können waagrecht im Deckenanschlussbereich und bei jeder Elementverbindung unsichtbar verlegt werden. Die Montage von Schalter und Steckdosen ist wegen der geringen Wandstärke nur im Aufputzverfahren möglich. Ausstattung: Deckenkonstruktionen, Einbauleuchten, Podeste mit Bodenbelag oder EDV-Doppelböden auf Anfrage. Montage: Mit eigenen werksgeschulten Monteuren auf fertigen Fußböden. Fotos der Ausführung |
